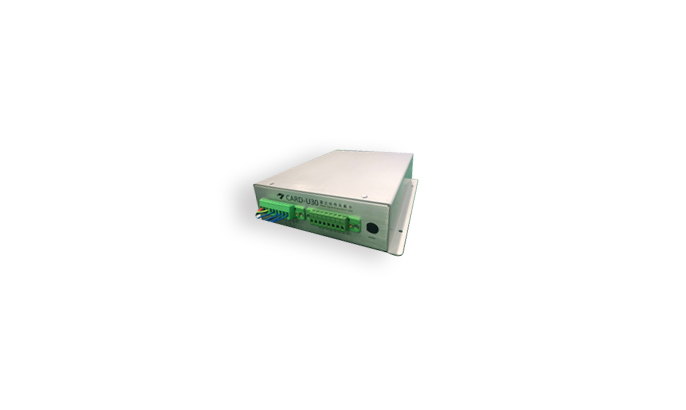

產品介紹
通過對雷達主機上的雷達回波輸出信號,進行濾波、放大、模數轉換,在進行方位調整,通過USB接口送至計算機文件存儲的雷達采集裝置。

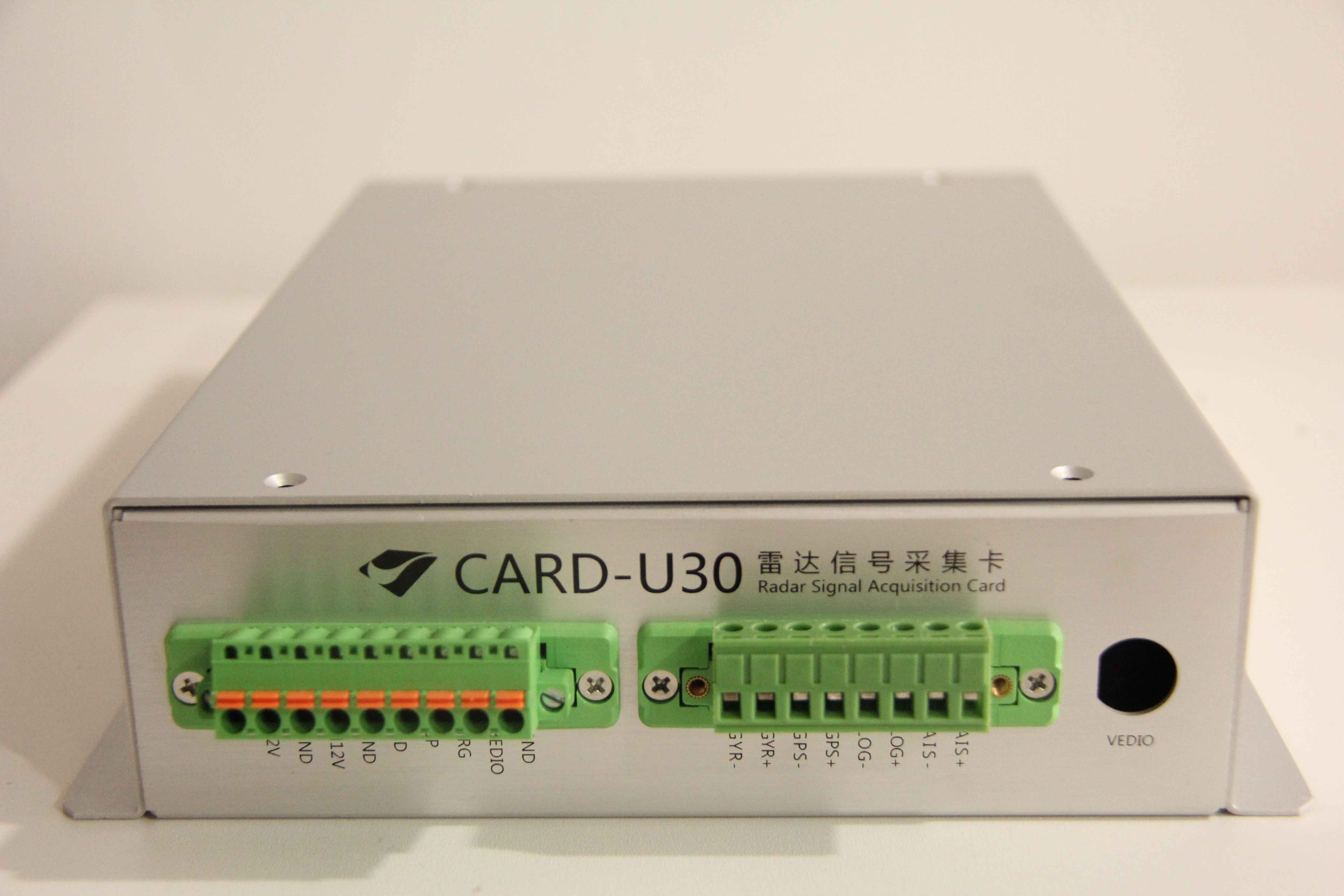

采集卡輸入要求雷達提供回波Echo、觸發Trigger、船艏Heading、方位Bearing信號。
數據存儲格式為原始數據*.dat、圖像數據*.bmp或者*.jpg。
產品特點

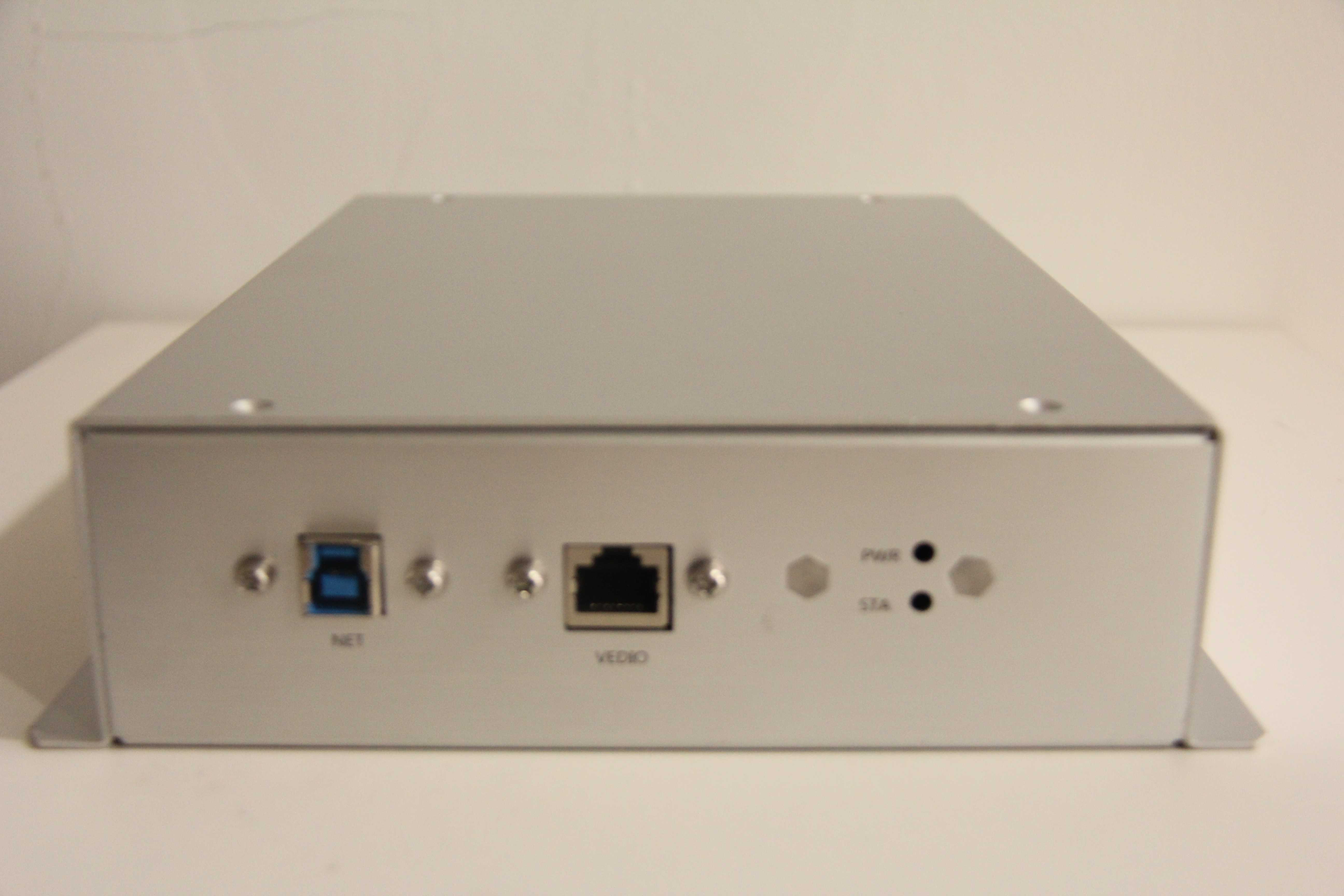

●采用USB2.0或者3.0接口,速度高,實時采集存儲圖像與數據。
●模擬通道采用低通濾波器,帶寬10MHz/20MHz/40MHz可選。
●采樣率25MHz/50MHz/100MHz可選。
●高精度AD,采樣位數8bits/12bits/14bits可選。
●通道增益調節范圍-10 dB to +40 dB可調。
●圖像存儲支持jpg和bmp格式。
●原始數據采集支持連續或守望存儲功能。
●提供DLL開發庫,方便二次開發。
